艾銳斯生產的LSM 5 光片層切顯微鏡兼具熒光與明場兩種高分辨成像模式，另有高靈敏度彩色相機加以輔助，支持圖像時序采集，Z stack，多位置采集與拼接，圖像去卷積，三維重構等。
返回列表

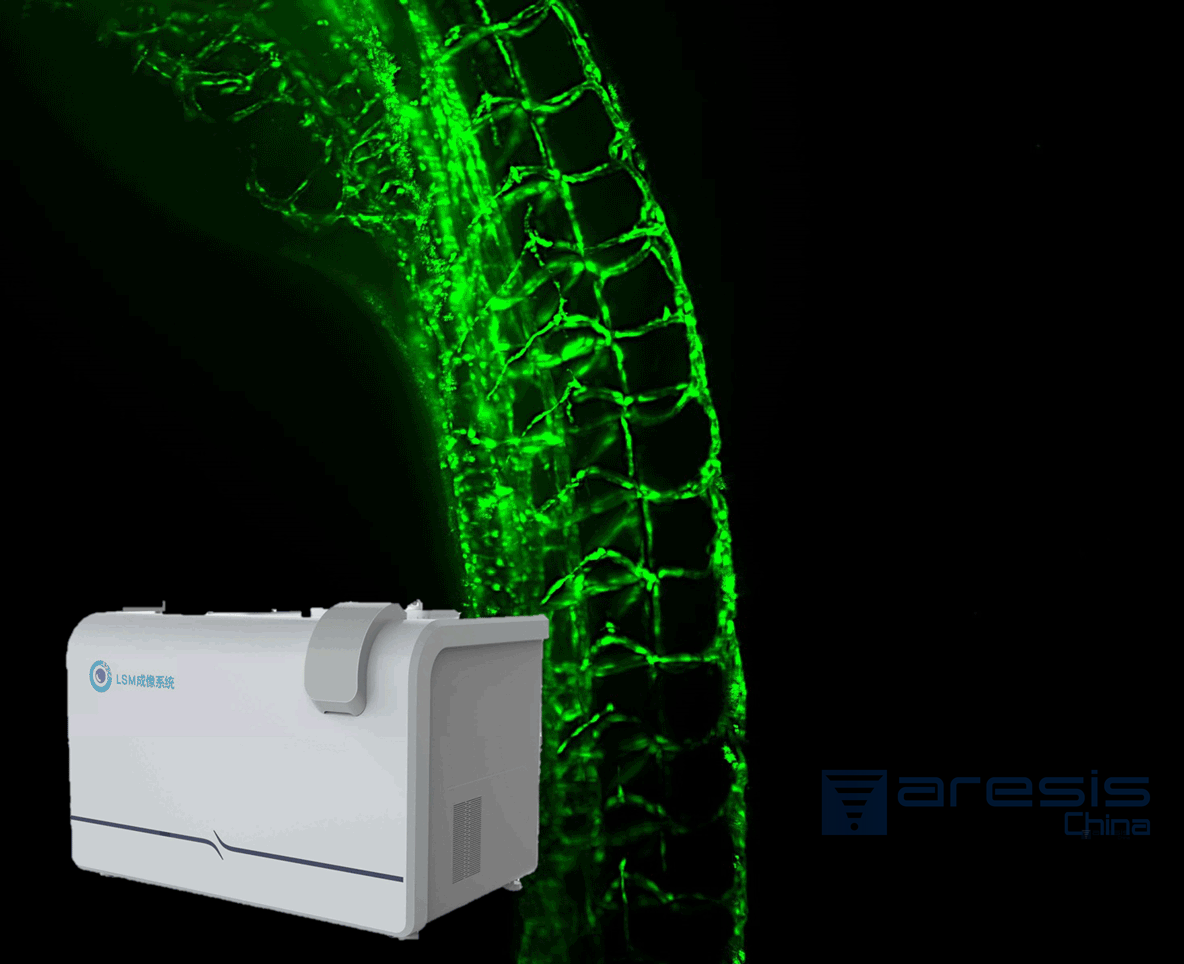

LSM 5 光片層切顯微鏡 |
|
|
適用場景 適用于需要低光毒性，低光漂白，高分辨率和高層切分辨率的各種應用場景，如 ： ◇ 活細胞或者細胞團成像 ◇ 動植物胚胎發育過程觀察 ◇ 各種透明化動植物組織或者器官三維成像 ◇ 處于透明狀態的各種生物活體成像，如果蠅幼蟲，斑馬魚，線蟲，植物幼苗等 |
|
 |
|
|
|
|
|
主要特點 樣品尺寸最大可達 8mm X 8mm X 8mm； 光學分辨率可達230nm~300nm； 激光層切厚度可調，最小 2.5 微米（另有1微米可選）； 兼具熒光與明場兩種高分辨成像模式； 彩色相機輔助成像 多激光可選，支持各種熒光標記； 成像不妥協，不同物鏡可輕松切換； 軟件支持圖像時序采集，Z stack，多位置采集與 拼接，圖像去卷積，三維重構等功能； 多終端自動同步存儲，傳輸方便，確保數據安全 |

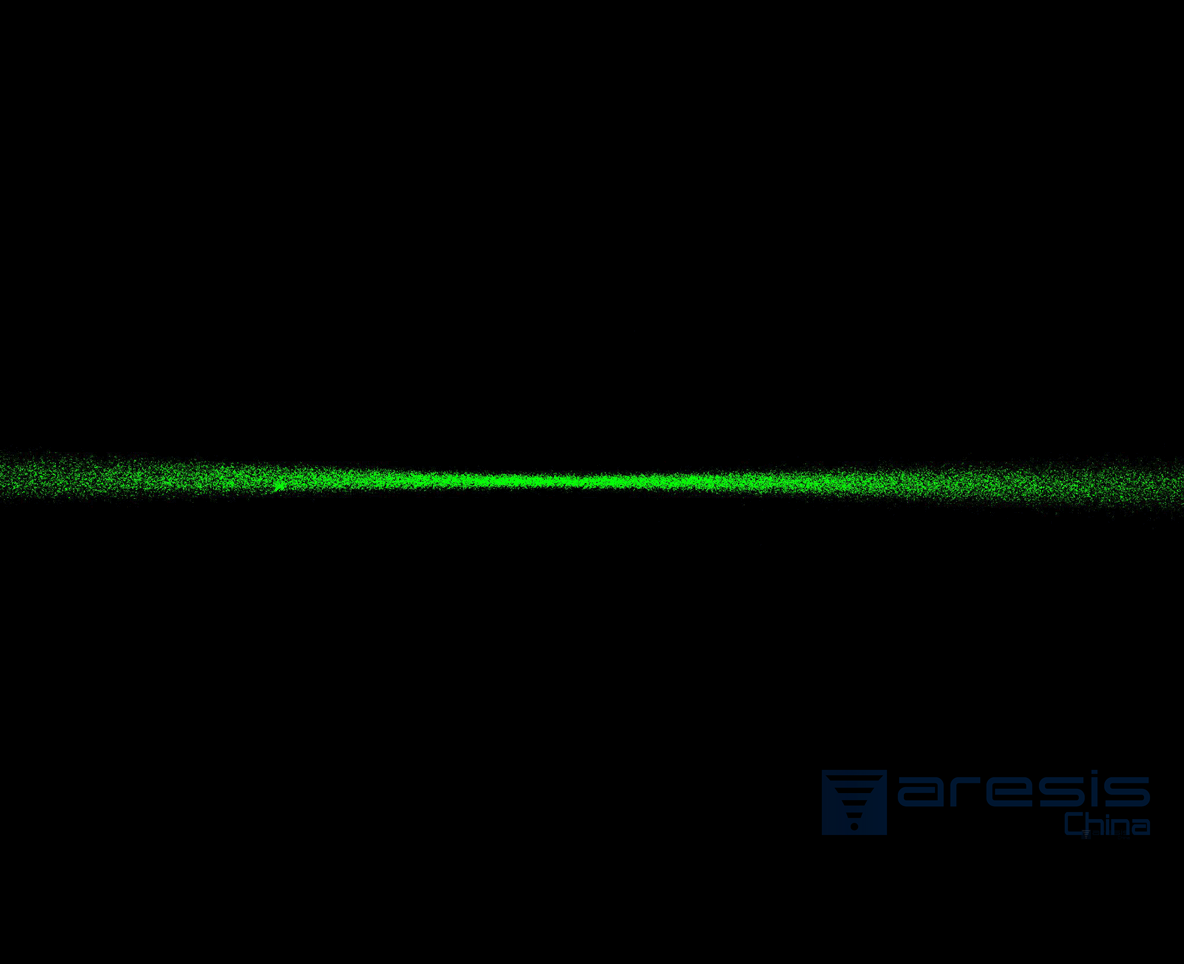

照明光片厚度約2.5微米 |
|

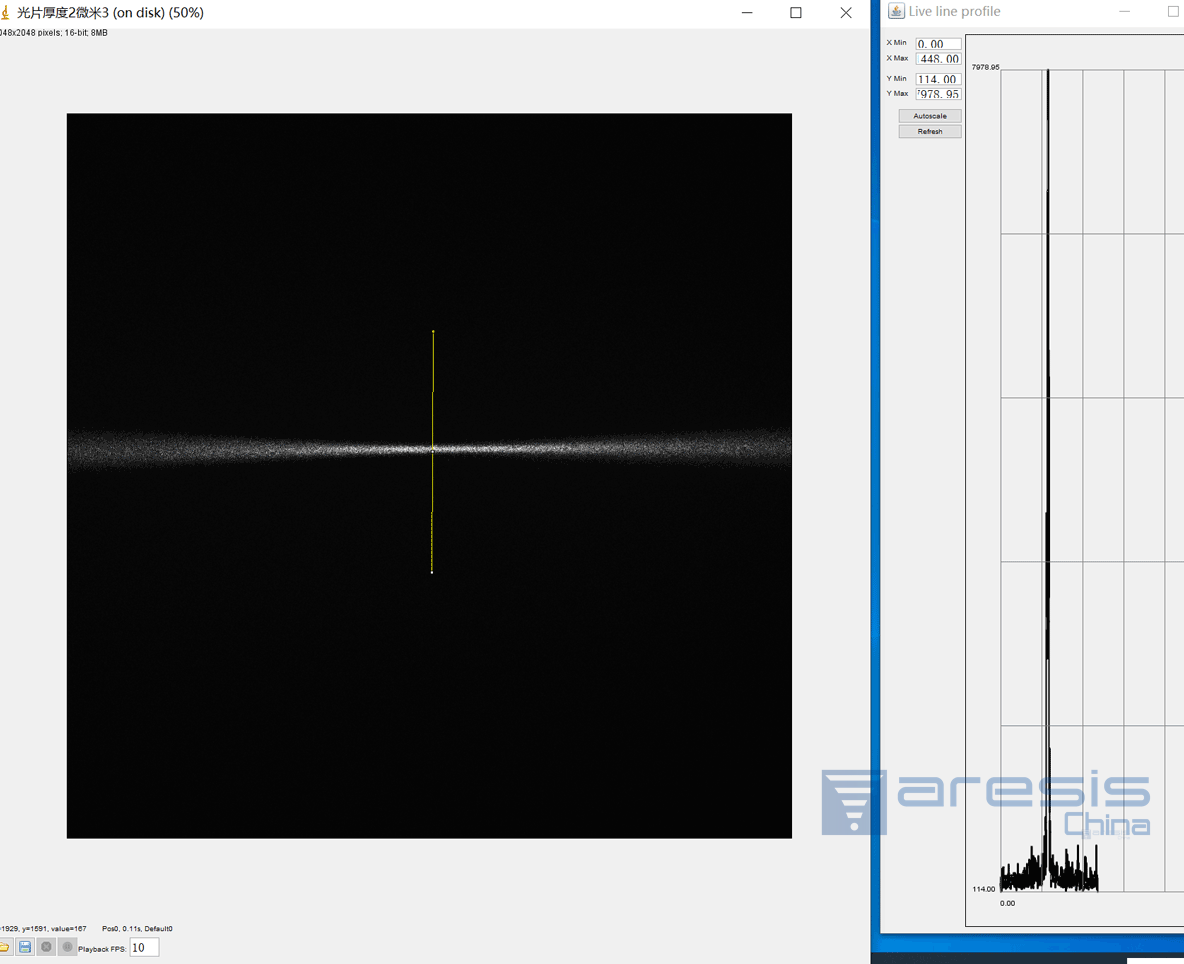

照明光片X軸剖面 |
|
|

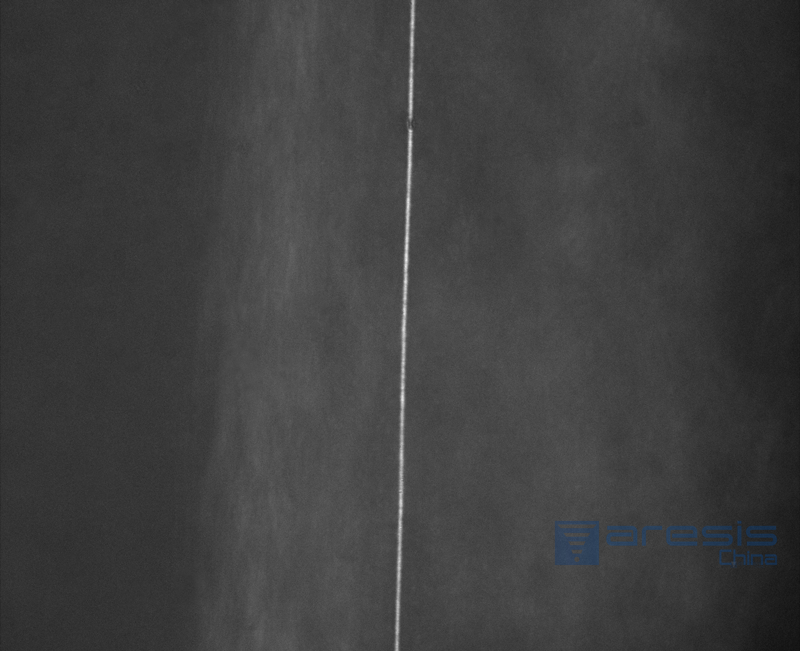

照明光片y軸剖面 |
|
|
|
|
|

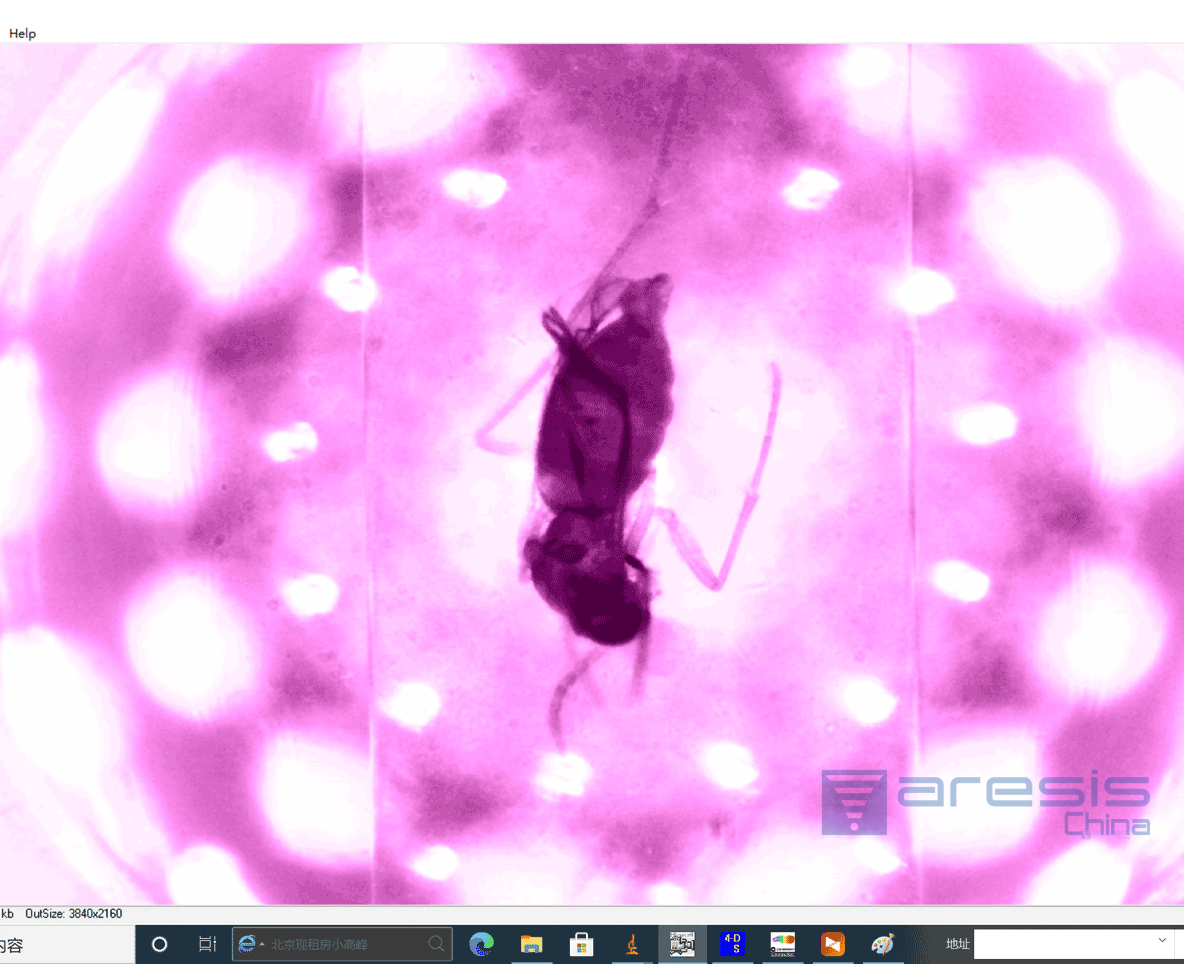

輔助成像系統 無損傷紅外照明 放大倍數 1X~10X可調 高靈敏度彩色相機 分辨率3840X2160 主要用于輔助進樣與低分辨率觀察 |
輔助成像系統 |
|

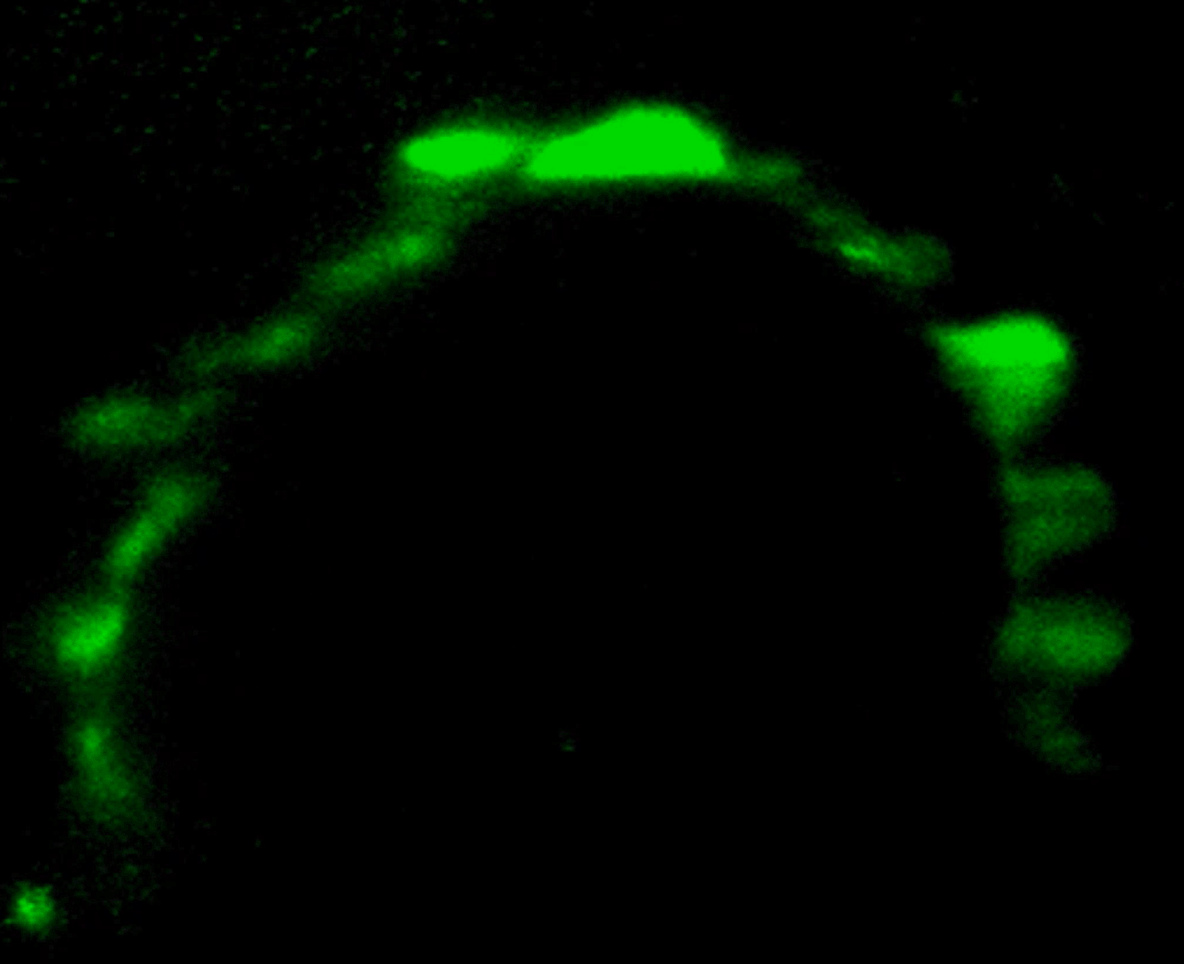

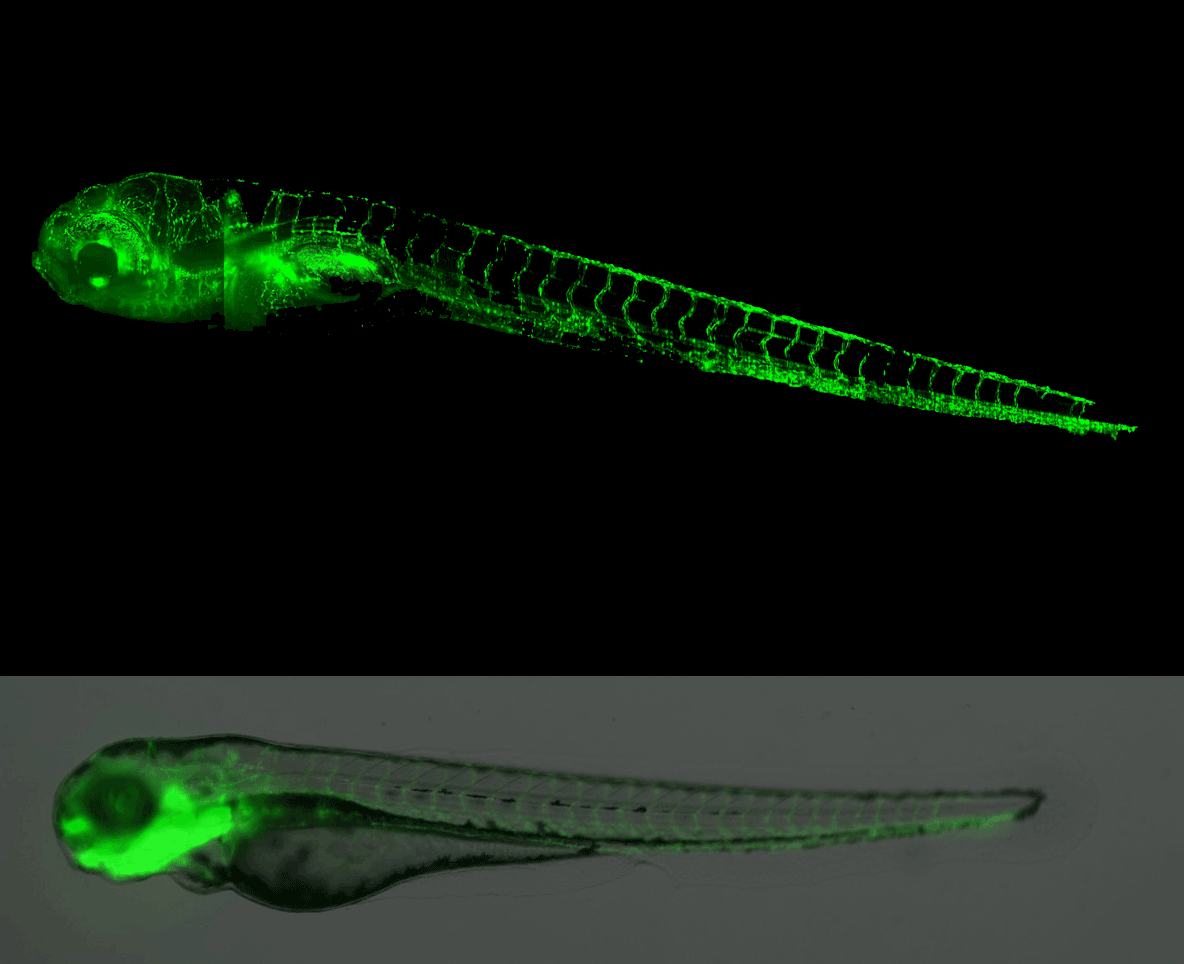

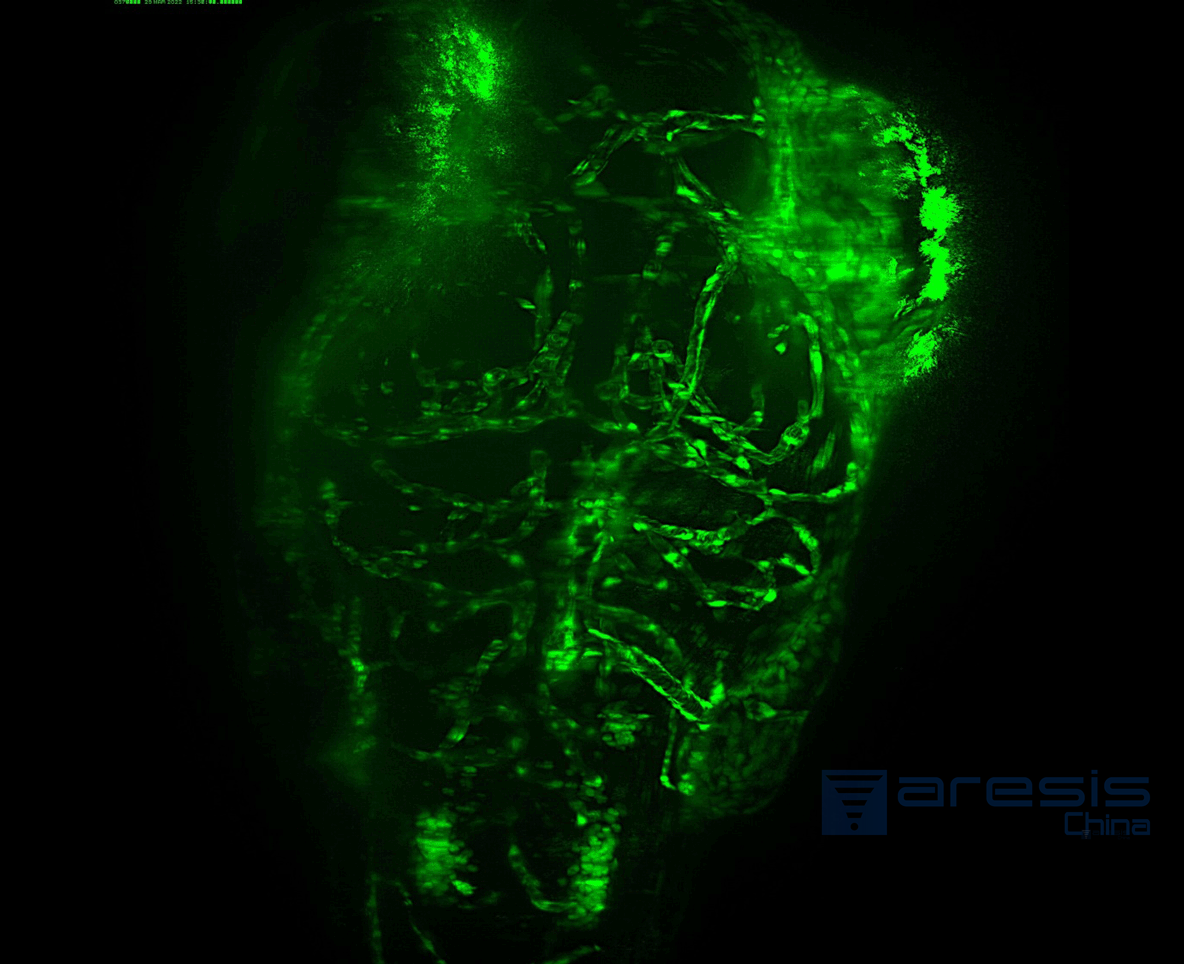

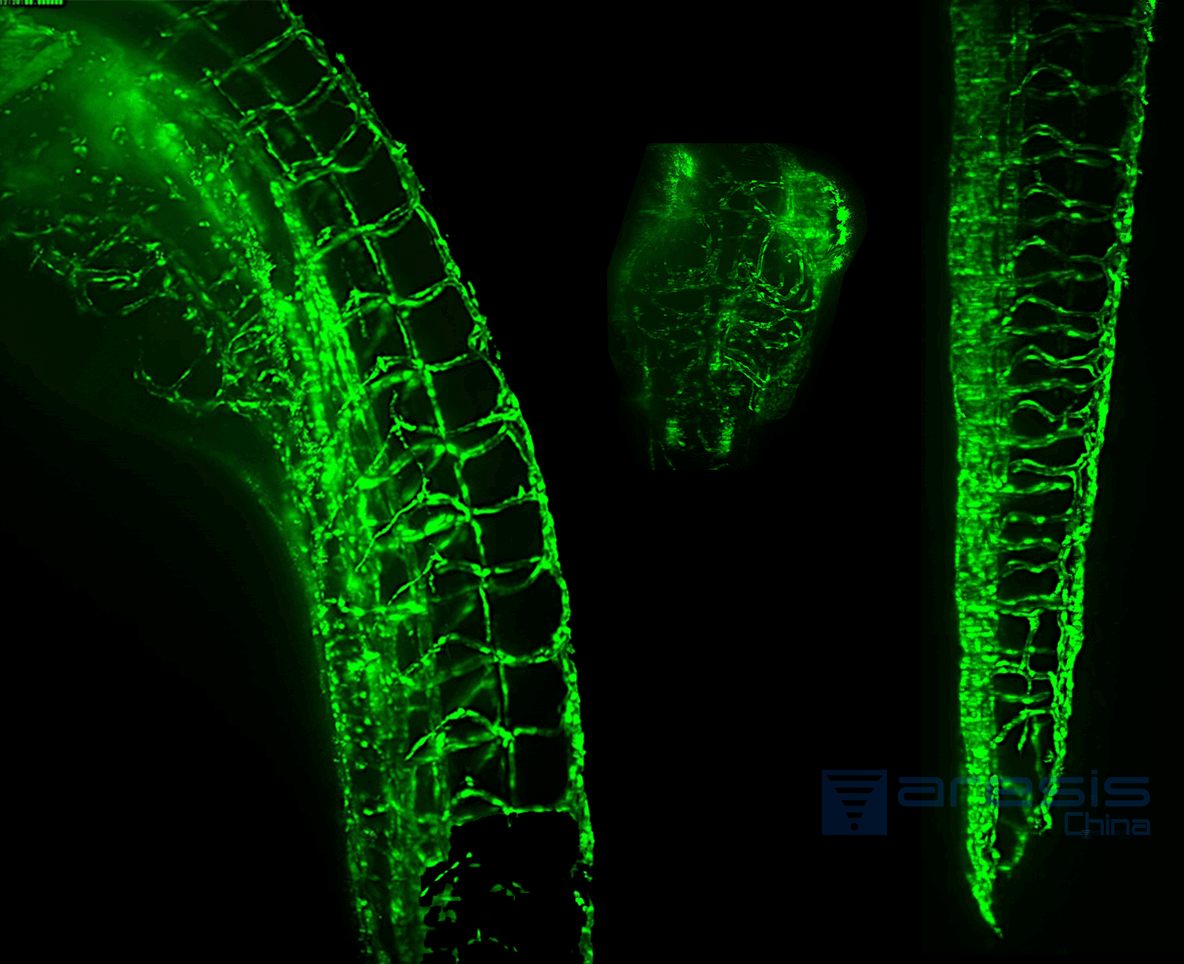

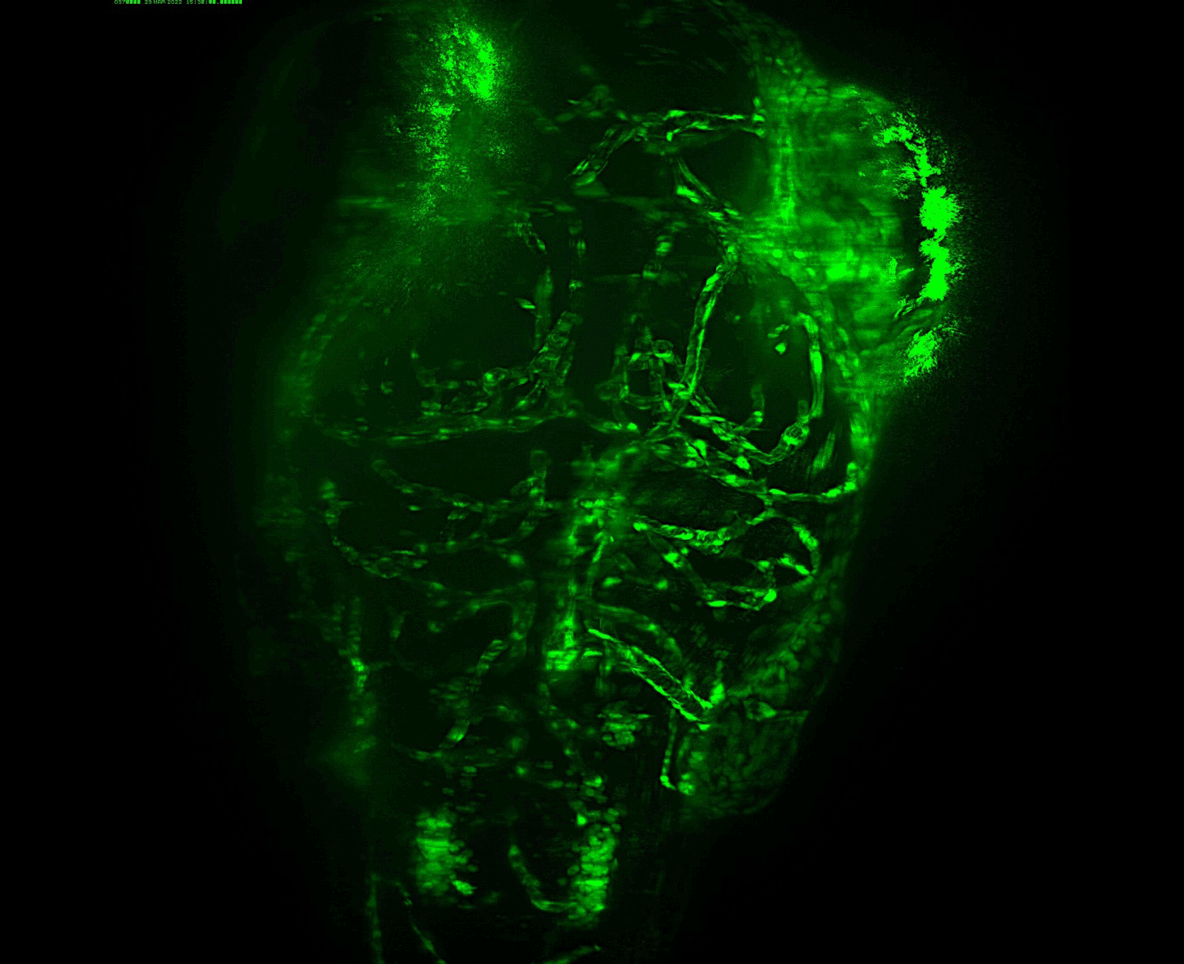

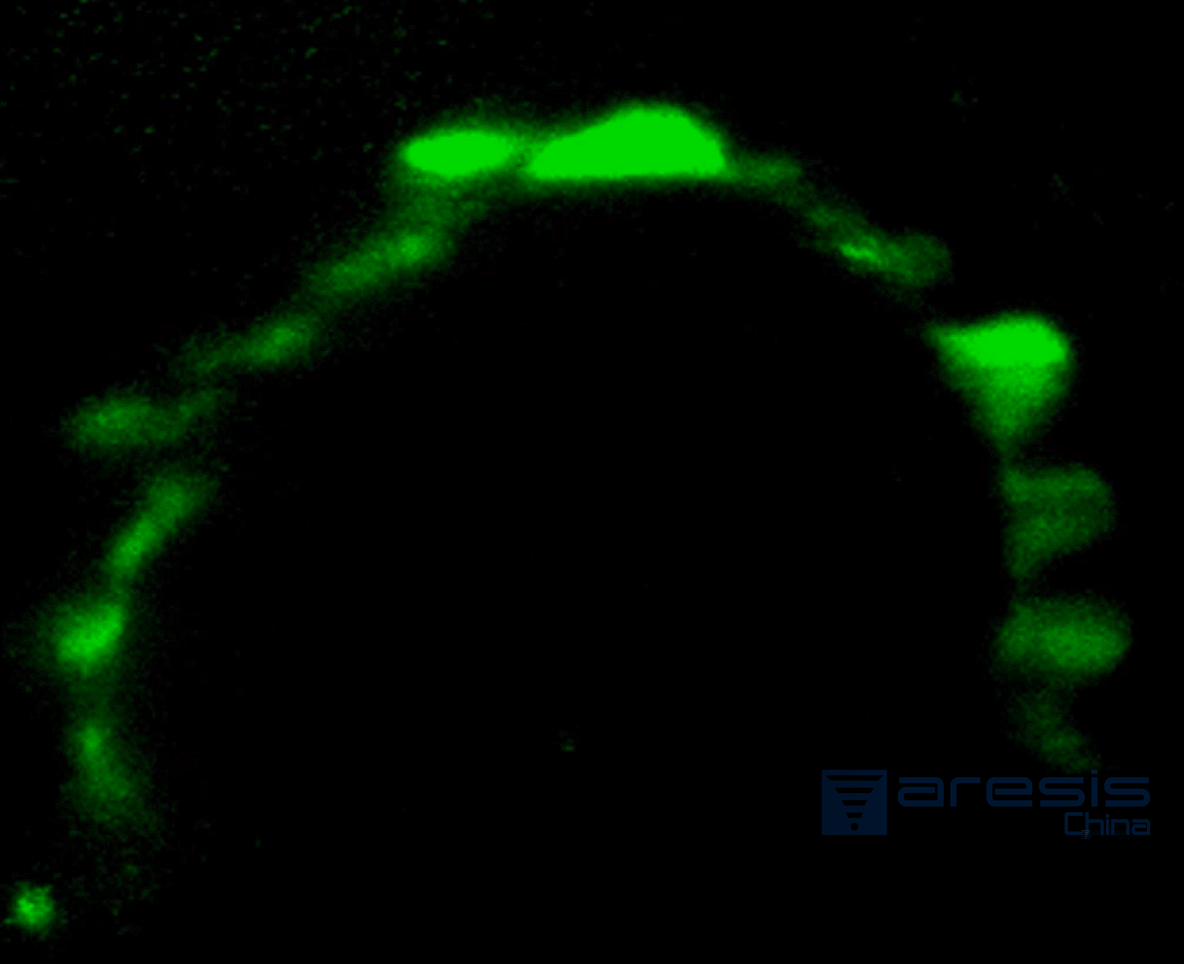

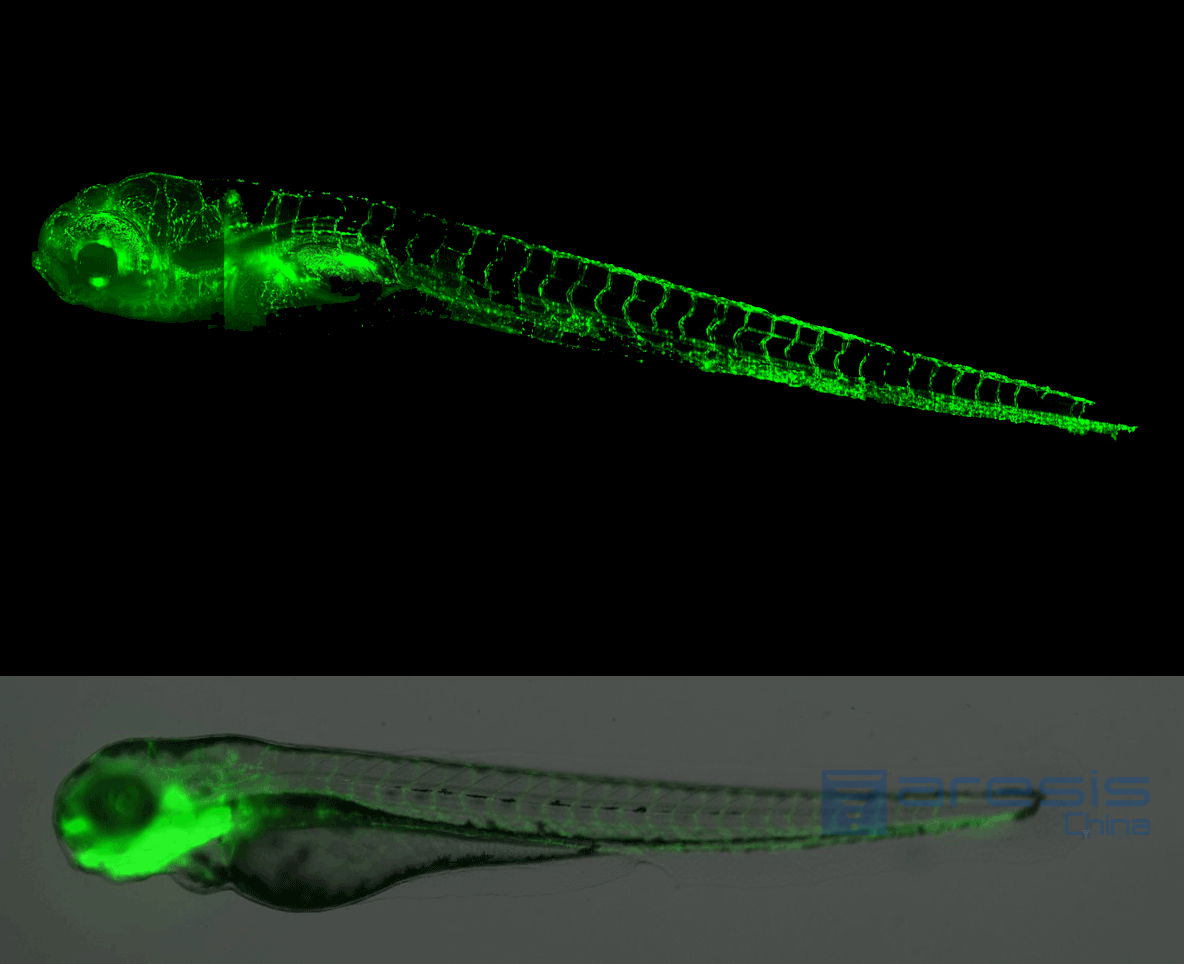

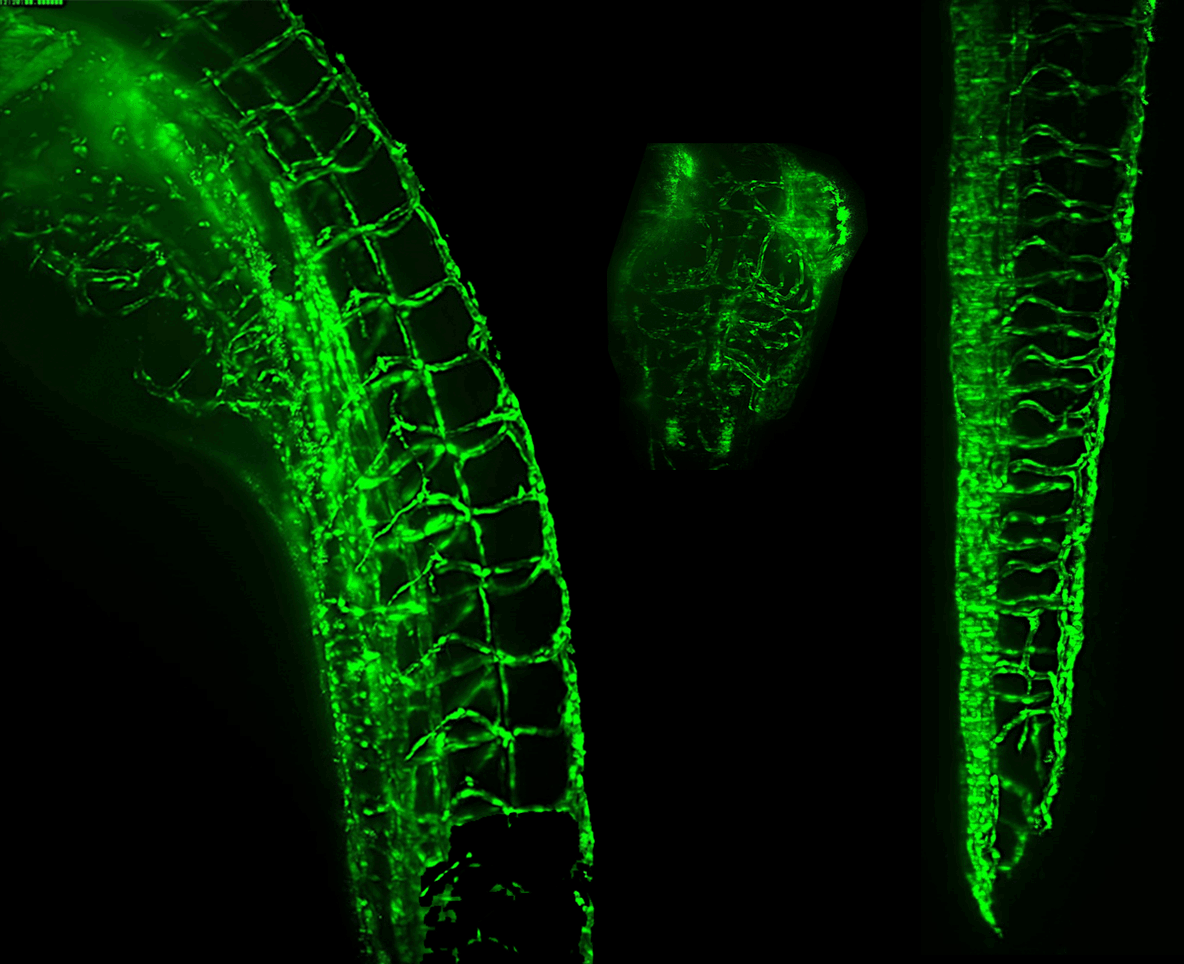

結果展示 |
|
 |
 |
 |
 |
|
性能參數表 |
|||||||
|
激發光片 |
照明光束 |
單向雙向可選 |
|||||
|
光片數量 |
2 |
||||||
|
光片厚度 |
最小2.5μm連續可調(1μm可選) |
||||||
|
光片寬度 |
6mm |
||||||
|
適用折射率范圍 |
1.33 - 1.56 |
||||||
|
彩色CCD成像 |
物鏡 |
放大倍數 |
2x |
||||
| NA |
0.5 |
||||||
|
視野 |
1.7 - 17.6 |
||||||
| 數字變倍 |
10X |
||||||
|
工作距離 |
20mm |
||||||
|
彩色檢測 |
6波長切換 |
||||||
|
高倍率高分辨光學檢測 |
物鏡(另有硅油物鏡可選) |
20X |
20X(干) |
10X |
10X(干) |
4X |
2X |
|
數值孔徑 |
1.0 |
0.45 |
0.5 |
0.3 |
0.2 |
0.06 |
|
|
總放大倍率(物鏡+成像透鏡) |
10X，20X |
10X，20X |
10X，5X |
10X，5X |
4X，2X |
2X，1X |
|
|
工作距離 |
2mm |
20mm |
6mm |
25mm |
8mm |
25mm |
|
|
適用折射率范圍 |
1.33 - 1.56 |
1.33 - 1.56 |
1.33 - 1.56 |
1.33 - 1.56 |
1.33 - 1.56 |
1.33 - 1.56 |
|
|
彩色檢測 |
6位或8位濾波輪過濾器 |
||||||
|
彩色校準 |
Dynamic動態400nm - 850nm |
||||||
|
探測器 |
類型 |
sCMOS |
|||||
|
像素 |
2048 x 2048 |
||||||
|
像素大小 |
6.5μm x 6.5μm |
||||||
|
最大幀率 |
100fps@全幀 |
||||||
|
噪音讀取 |
0.3 e-@0℃ |
||||||
|
量子效率 |
QE 95 |
||||||
|
成像室 |
成像解決方案 |
水，透明試劑 |
|||||
|
樣品行程范圍（X,Y,Z） |
8mm × 8mm × 8mm |
||||||
|
樣品大小 |
5μm~8mm |
||||||
|
光源 |
激光模塊 |
支持多達6條激光線，每個二極管50mW - 100mW，波長可選，標配405nm，488nm，532nm，633nm |
|||||
|
尺寸 |
55cm x 70cm x 60cm(W x H x D) |
||||||
|
重量 |
60kg |
||||||
